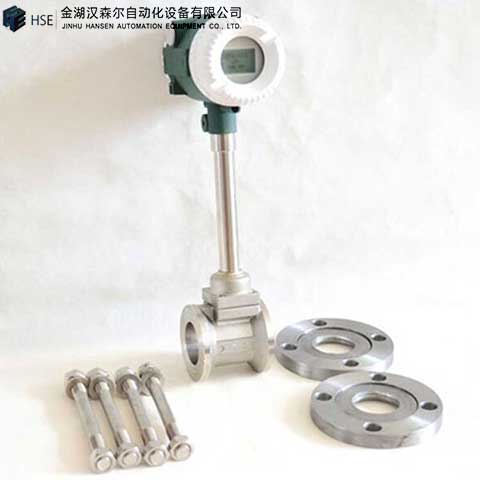

渦街流量計在蒸汽計量中的應用
發布時間：2022-11-14 16:32:54來源：www.7mdn.com來源：..
字體: 大 中 小
目前，我公司常用的測量蒸汽的儀表主要是兩類：渦街和差壓。在以前的蒸汽測量中一般采用標準孔板。但是因為在孔板測量在蒸汽計量中存在諸多的不足：第一就是壓力損失較大;其二是引壓管、連接組件的三組閥及相關的連接頭容易發生泄露，對蒸汽測量的準確度造成很大的影響;第三是可測量程的范圍很小，一般在量程的30%以下無法實現準確計量。對比孔板流量測量，渦街可以在較寬的測量范圍內測量，并且測量精度較高，實現又準確又高效的測量氣體。當然對液體和蒸汽的流量測量，根本受不到流體物理性質的基本影響，并且沒有可以運動的零部件，沒有零部件的磨損，連接方式相對簡單等優點。還有就是相對于其他類型的流量計來說，渦街流量計相對比較經濟適用。
1.渦街測量的優點明顯：
渦街流量計的優點顯著，大體來說有以下幾點：
1）結構簡單并且很牢固，沒有可動的零部件。
2）安裝維護簡便。并且不用采取保溫，不會擔心冬天防凍。
3）輸出信號的測量范圍寬，可達1：10的量程比例。這對一些用汽單位用量不穩定的不平衡的用戶的蒸汽計量發揮很大的作用。
4）其運行的壓力損失很小，維護費用低，在節能方面具有更好的意義。
1.1量程范圍
渦街流量測量的過程中，在很小的測量范圍的情況下，其測量的準確度就可以達到0.5級或更高的精度，量程范圍越擴大的情況下，其準確度達到了下降。對氣體計量的過程中，好一些的傳感器在1.5級的時候，量程比可以達到1∶20～1∶25。一般級別的傳感器量程比也可以實現1∶8[3]。
1.2壓損
所測的傳感器實現壓力損失很小，這是比差壓式流量計優勢點很明顯的地方，例如：當測量的飽和蒸汽壓力為0.60MPa、流速為30.00m/s時，其壓力損失僅為3.96kPa。
1.3穩定性
因為其結構簡單，沒有磨損的情況、可以活動的零部件，從而實現較好的穩定性。經過多個檢定周期之后，其相應的準確度等級等相關參數仍然能夠達到出廠時所標定的指標。
2.渦街流量計的準確使用
2.1傳感器選型
渦街型的流量計與其他類型的流量傳感器的不同之處就是，每個不同的口徑下，所測量的范圍都是相對穩定的，不能做相關的調整。所以這需要根據流量的范圍選擇相對應合適的口徑。選型的時候，應該在工況的壓力、溫度狀態下，首先先確定所測的流量的可測范圍，然后根據需要選擇能覆蓋這個量程范圍相應口徑的流量的傳感器設備。
2.2測量蒸汽時的安裝要求
安裝點需要滿足以下條件：上下游的配管需要和安裝的渦街流量計同一個中心點，同軸度的偏差應不大于0.05DN，焊接前必須保證管道切口的位置去毛刺、并且做好雜質的清理工作，所焊的縫隙處平穩光滑。當高溫測量的管道中需要進行保溫處理的時候，不需要全包渦街流量計的支撐支架，并且保溫層一般不超傳感器支架的高度的1/3，以免因散熱不好導致其計量表損壞。
3.測量蒸汽時的安裝
當測量的介質是飽和的蒸汽或者是潮濕的氣體的時候，渦街流量計的安裝位置是不能安裝在其測量管線的最低的地方。因為在管線的最低處，其測量的蒸汽會凝結，變成液相的，從而形成水和汽兩相，從而會致使流量計無法正常的工作，使測量的誤差變大。因此在安裝的時候，我們一般選擇分體式流量計或采用側裝的方式進行安裝。
