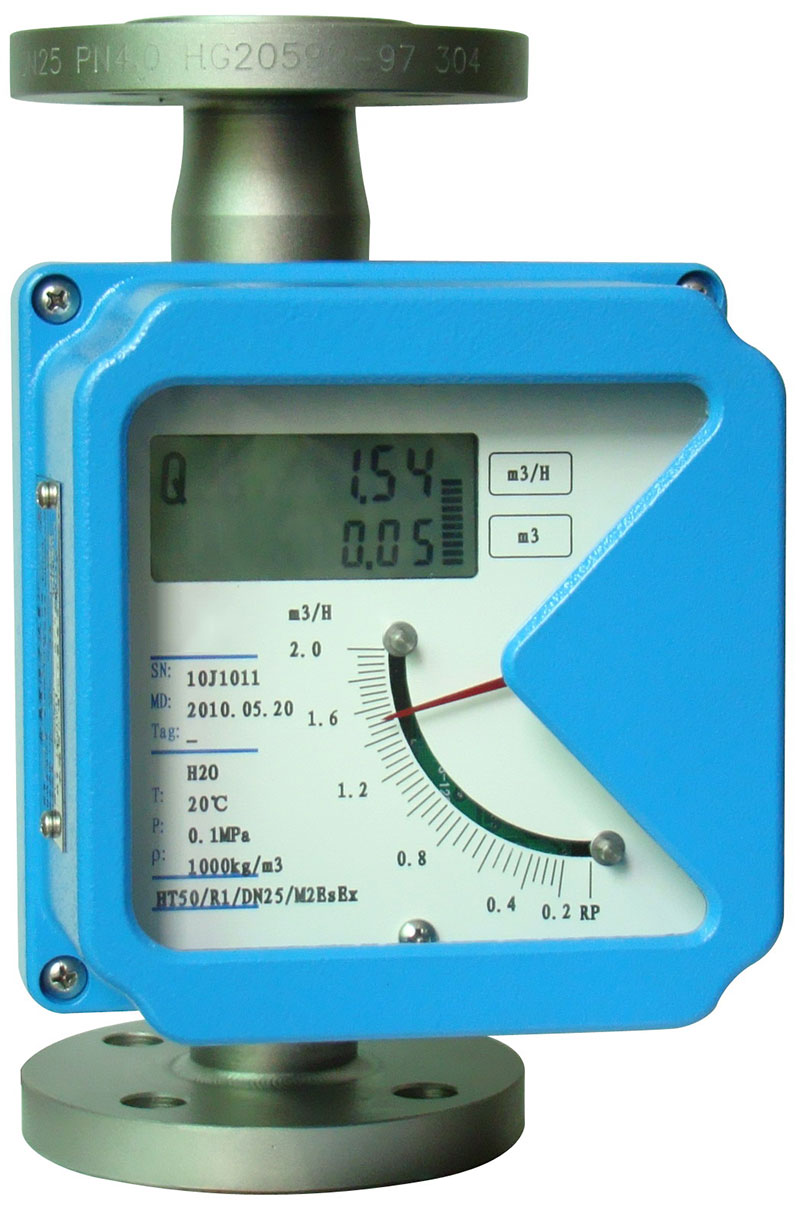

金屬管浮子流量計
產品概述
/ product introduction
HSF系列金屬管浮子流量計是一種基于浮子位置測量的變面積式流量?jī)x表，它利用流體動力學及磁藕合原理，采用全金屬焊接堅固結構和帶HART@通訊協議的電氣轉換部件，可用于不同要求的液體、氣體和蒸汽的流量測量。
產品簡介
/ product introduction
????????HSF系列金屬管浮子流量計具有可選的多種觸液材質，適合大多流體介質；隔爆及本安型流量計可用于危險場所；垂直、底進側出、側進側出及水平安裝等多種安裝形式適于不同的現場工藝要求。另外，通過在指示器內安裝符合HART@通訊協議的HSF01 流量計板卡， 用戶就能夠通過 PC機或HART@通訊協議手操器，對流量計進行組態和管理、實時監測過程變量，不同形式的流量計可實現對所測流量的就地指示、遠傳輸出、限位報警及累積功能。精心設計的HSF 系列金屬管浮子流量計具有良好的精度和可靠性，使其在復雜、惡劣的環境及介質條件下實現對流量的測量與控制，多年來在石油、化工、化肥、能源、冶金、制藥、食品、水處理等領域得到廣泛應用。
產品特點
/ product characteristic ● 單軸靈敏指示?
● 非接觸磁藕合傳動
● 全金屬焊接堅固結構?
● 多種安裝方式可選
● 外形高度一致，均為250mm?
● 可用于易燃、易爆危險場合
● 金屬管浮子流量計適于高溫、高壓及強腐蝕性介質?
● 金屬管浮子流量計具有就地指示、電遠傳、限位報警和現場累積功能
● 金屬管浮子流量計工作可靠，維護量小，壽命長?
● 現場按鍵組態功能
● 4～20mA 輸出（兩線制），疊加HART@數字通訊協議
● 用戶可通過專用HART 調試軟件與PC 機串口連接，對儀表進行現場標定、組態
● 金屬管浮子流量計支持雙變量顯示，可任選瞬時流量、累積流量、百分比流量、輸出電流交替顯示
● 非接觸磁藕合傳動
● 全金屬焊接堅固結構?
● 多種安裝方式可選
● 外形高度一致，均為250mm?
● 可用于易燃、易爆危險場合
● 金屬管浮子流量計適于高溫、高壓及強腐蝕性介質?
● 金屬管浮子流量計具有就地指示、電遠傳、限位報警和現場累積功能
● 金屬管浮子流量計工作可靠，維護量小，壽命長?
● 現場按鍵組態功能
● 4～20mA 輸出（兩線制），疊加HART@數字通訊協議
● 用戶可通過專用HART 調試軟件與PC 機串口連接，對儀表進行現場標定、組態
● 金屬管浮子流量計支持雙變量顯示，可任選瞬時流量、累積流量、百分比流量、輸出電流交替顯示
技術參數
/ technical parameters
測量范圍：水（20℃）：16～150,000 l/h
空氣（0.1013 MPa，20℃）：0.5～4,000 m3/h
精度等級：標準型：±1.5% FS
特殊型：±1.0% FS
量 程 比：10∶1
工作壓力：標準型：DN15～DN50 PN4.0 MPa；DN80～DN150 PN1.6 MPa
特殊型：DN15～DN50 PN25 MPa；DN80～DN150 PN16 MPa
介質溫度：標準型：－80℃～＋300℃；PTFE 型：－25℃～＋80℃
介質粘度：DN15：<30 mPa·s DN25：<180 mPa·s DN50～DN80：<220 mPa·s DN100～DN150：<300 mPa·s
環境溫度：就地指示型：－40℃～＋120℃
遠傳累積型：－40℃～＋80℃
連接法蘭：標準型：DIN2501：DN15～DN50/PN4.0 MPa RF； DN80～DN150/PN1.6 MPa RF ANSI B16.5：1/2＂～6＂150 lbs/RF 或300 lbs/RF
特殊型：由用戶指定的任意法蘭標準，如：HG、HGJ、GB、JB、SH 標準
保溫夾套：公稱壓力：PN1.6MPa；連接法蘭：DN15 PN4.0
供電電源：24VDC or 3.6V 高能鋰電池
防爆標志：本安型：iaⅡCT6
隔爆型：dⅡCT6
輸 出：4～20mADC，疊加HART@數字通信協議
電氣接口：M20×1.5 或1/2＂NPT
整體高度：250mm（垂直安裝型）
壓力損失：2.0～25 kPa (詳見流量表)
防護等級：IP65
空氣（0.1013 MPa，20℃）：0.5～4,000 m3/h
精度等級：標準型：±1.5% FS
特殊型：±1.0% FS
量 程 比：10∶1
工作壓力：標準型：DN15～DN50 PN4.0 MPa；DN80～DN150 PN1.6 MPa
特殊型：DN15～DN50 PN25 MPa；DN80～DN150 PN16 MPa
介質溫度：標準型：－80℃～＋300℃；PTFE 型：－25℃～＋80℃
介質粘度：DN15：<30 mPa·s DN25：<180 mPa·s DN50～DN80：<220 mPa·s DN100～DN150：<300 mPa·s
環境溫度：就地指示型：－40℃～＋120℃
遠傳累積型：－40℃～＋80℃
連接法蘭：標準型：DIN2501：DN15～DN50/PN4.0 MPa RF； DN80～DN150/PN1.6 MPa RF ANSI B16.5：1/2＂～6＂150 lbs/RF 或300 lbs/RF
特殊型：由用戶指定的任意法蘭標準，如：HG、HGJ、GB、JB、SH 標準
保溫夾套：公稱壓力：PN1.6MPa；連接法蘭：DN15 PN4.0
供電電源：24VDC or 3.6V 高能鋰電池
防爆標志：本安型：iaⅡCT6
隔爆型：dⅡCT6
輸 出：4～20mADC，疊加HART@數字通信協議
電氣接口：M20×1.5 或1/2＂NPT
整體高度：250mm（垂直安裝型）
壓力損失：2.0～25 kPa (詳見流量表)
防護等級：IP65

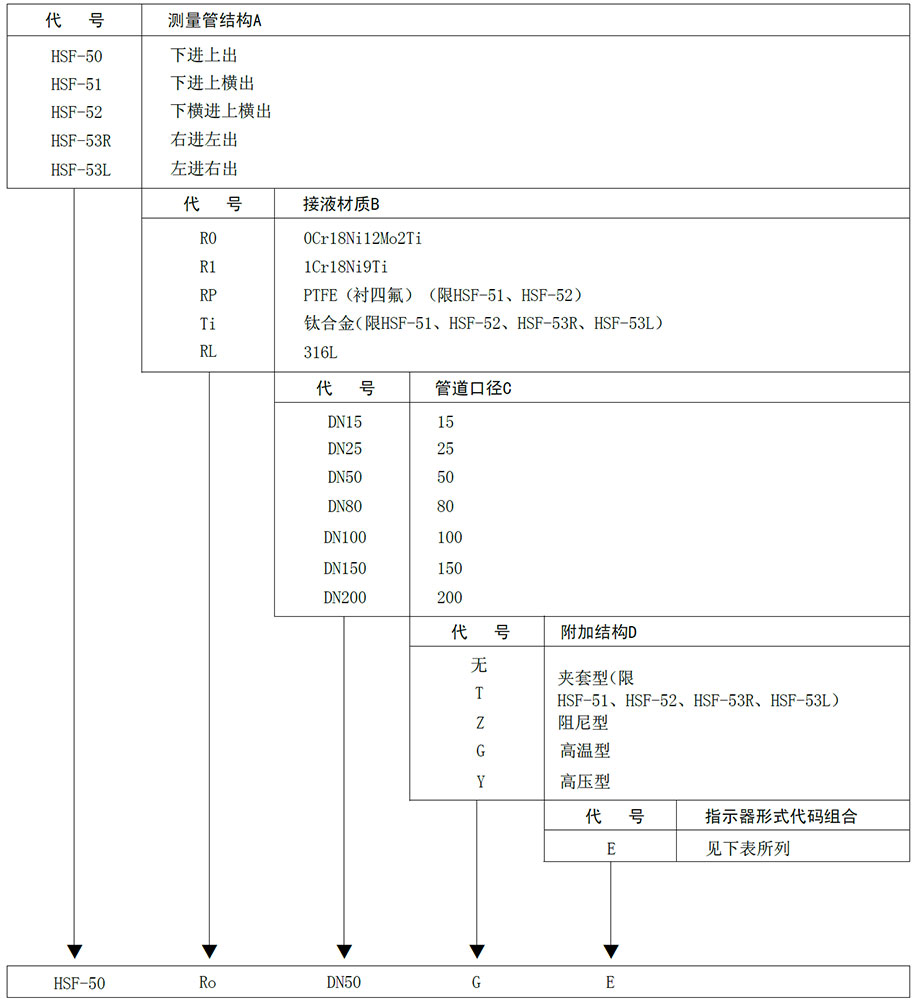

產品選型
/ product selection
