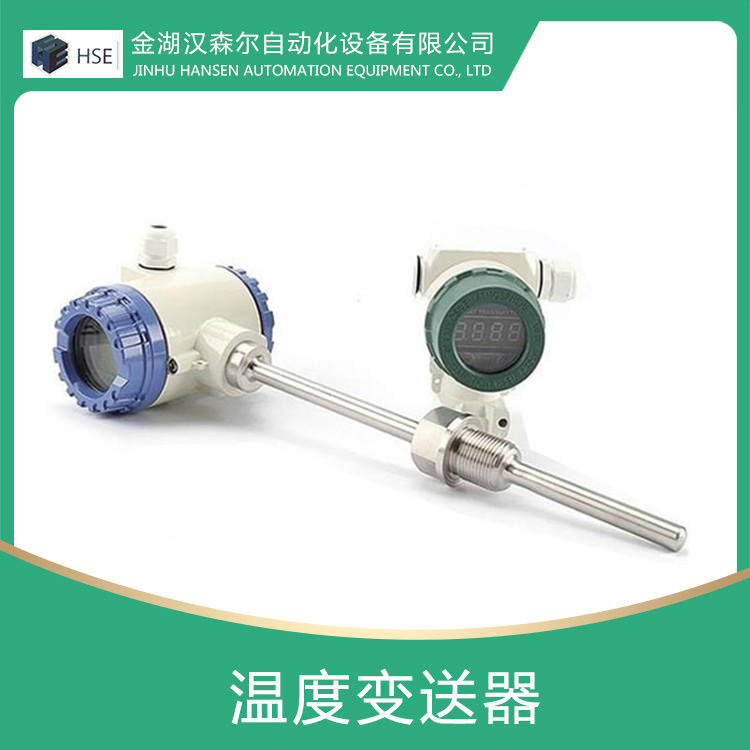

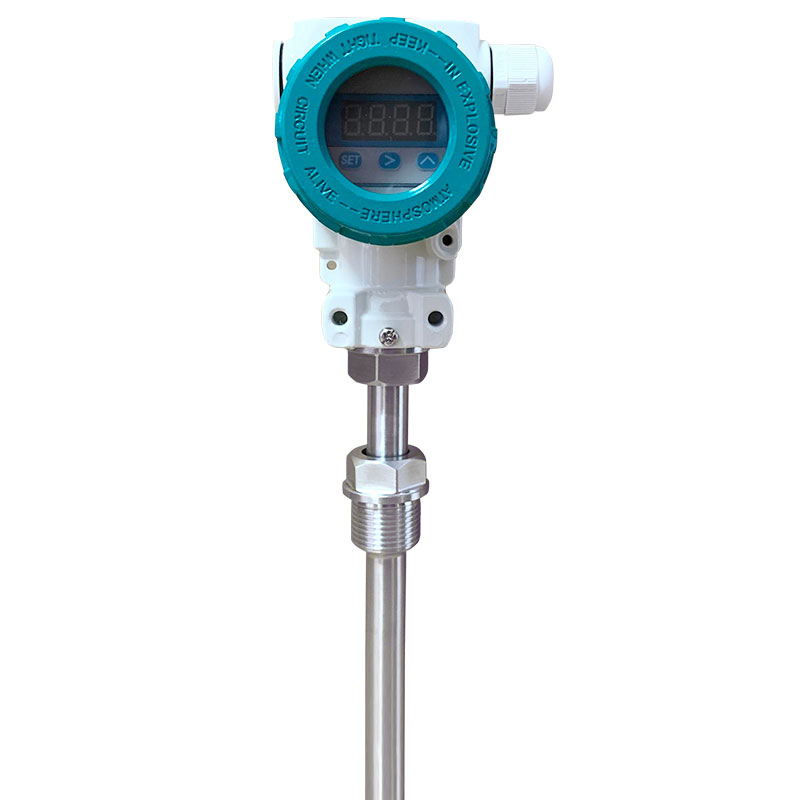

智能溫度變送器
產品概述
/ product introduction
WB系列熱電偶、熱電阻溫度變送器是自動化儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，該變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶 金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
產品簡介
/ product introduction
WB系列熱電偶、熱電阻溫度變送器是自動化儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20m A、0-10mA的輸出信號。
該變送器可直接安裝在熱電偶、熱電阻的接線盒內與 之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶 金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
產品特點
/ product characteristic
1.采用硅橡膠或環氧樹脂密封結構,因此耐震、耐濕、適合在惡劣的現場境中安裝使用;
2.現場安裝在熱電偶、熱電阻的接線盒內使用,直接輸出4～20m A、0～10mA的輸出信號。這樣既節約了昂貴的補償導線費用,又提高了信號遠距離傳輸過程中的抗干擾能力;
3.熱電偶變送器具有冷端溫度自動補償功能;
4.精度高、功耗低，使用環境溫度范圍寬,工作穩定可靠;
5.適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用;
6.智能型溫度變送器可通過HART調制解調器與上位機 通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護等功能;
7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例;
2.現場安裝在熱電偶、熱電阻的接線盒內使用,直接輸出4～20m A、0～10mA的輸出信號。這樣既節約了昂貴的補償導線費用,又提高了信號遠距離傳輸過程中的抗干擾能力;
3.熱電偶變送器具有冷端溫度自動補償功能;
4.精度高、功耗低，使用環境溫度范圍寬,工作穩定可靠;
5.適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構,也可以作為功能模塊安裝在檢測設備中和儀表盤上使用;
6.智能型溫度變送器可通過HART調制解調器與上位機 通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護等功能;
7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向,并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例;
技術參數
/ technical parameters
1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu100、Cu50（三線制、四線制）。智能型溫度變送器的輸入信號可通過PC機或手持器任意設置；
2、輸出信號：在量程范圍內輸出4～20mA直流信號，與熱電偶、熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4～20mA直流信號同時疊加符合HART標準協議通信信號；
隔離式溫度變送器，輸入與輸出相隔離，隔離電壓0.5KV，增加了抗共模干擾能力，更適合于計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型12V～35V，智能型12V～45V，額定工作電壓為24V；
7、允許負載電阻：500Ω（24V D C供電）；極限負載電阻R（max）=50(Vmin-12), 例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a: 環境溫度-25～80℃（常規型）
? ? ? ? ? ? ? ? ? ? ? ? -25～70℃（數顯型）
? ? ? ? ? ? ? ? ? ? ? ? -20～75℃（智能型）?
? ? ? ? ? ? ?b：相對濕度：5%～95%
? ? ? ? ? ? ?c：機械振動f≤50Hz，振幅≤0.15mmd：無腐蝕氣體或類似的環境；
9、溫度影響系數：δ≤0.05%/℃；
2、輸出信號：在量程范圍內輸出4～20mA直流信號，與熱電偶、熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4～20mA直流信號同時疊加符合HART標準協議通信信號；
隔離式溫度變送器，輸入與輸出相隔離，隔離電壓0.5KV，增加了抗共模干擾能力，更適合于計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型12V～35V，智能型12V～45V，額定工作電壓為24V；
7、允許負載電阻：500Ω（24V D C供電）；極限負載電阻R（max）=50(Vmin-12), 例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a: 環境溫度-25～80℃（常規型）
? ? ? ? ? ? ? ? ? ? ? ? -25～70℃（數顯型）
? ? ? ? ? ? ? ? ? ? ? ? -20～75℃（智能型）?
? ? ? ? ? ? ?b：相對濕度：5%～95%
? ? ? ? ? ? ?c：機械振動f≤50Hz，振幅≤0.15mmd：無腐蝕氣體或類似的環境；
9、溫度影響系數：δ≤0.05%/℃；

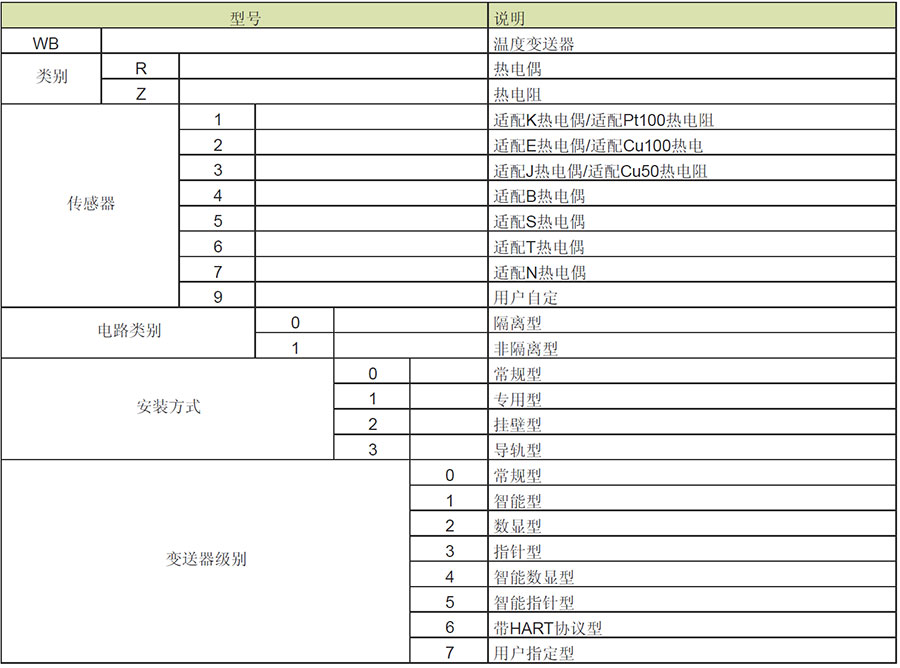

產品選型
/ product selection
