熱式氣體質量流量計
產品概述
/ product introduction產品簡介
/ product introduction
根據熱效應的金氏定律,加熱功率P、溫度差△T（TRH-TRMG）與質量流量Q有確定的數學關系式。 P/△T=K1+K2 f(Q)K3 K1、K2、K3是與氣體物理性質有關的常數。 熱式氣體質量流量計獨特的溫度差測量方式克服了采用恒溫差原理的熱式氣體質量流量計測量煤氣流量時因煤氣中含水、油和雜質而造成的很大的零點漂移，導致無法測量的弊端。它也可以用于測量濕氣體的質量流量，如礦井下瓦斯抽放、送風，排風系統中的風量（速）的實時檢測。
產品特點
/ product characteristic◆多至24點流量測量
◆輸出模擬量的校正多點非線性曲線修正
◆寬量程比100：1
◆流量與溫度同時檢測，切換顯示
◆大口徑小流量測量，可做泄露檢測
◆采用專有技術“雙平衡結構”封裝傳感器
◆專有高濕、高溫算法，介質溫度可達500℃
◆直接質量流量檢測，無需溫度壓力補償
技術參數
/ technical parameters
|
性能 |
技術參數 |
||||
|
精度 |
±1-2% |
||||
|
重復性 |
±0.2% |
||||
|
量程上限 |
60m/s |
||||
|
量程下限 |
0.05m/s |
||||
|
適用管徑范圍 |
φ3-φ2000 |
||||
|
適用流量范圍 |
0-5000Nm3/h（φ250空氣） |
||||
|
適用壓力范圍 |
<2MPa <10MPa |
不需要壓力補償 |
|||
|
適用介質溫度范圍 |
0-100℃ ?-10-150℃ -30-200℃ |
不需要溫度補償 |
|||
|
適用材質 |
乙炔氣除外一切氣體。含塵、含砂、含溫氣，各種腐蝕性氣體 |
||||
|
傳感器直徑 |
φ2.5 φ3 |
插入式傳感器探桿外徑 |
φ19（標準）、φ16、φ12、φ10、φ8、φ6 |
||
|
傳感器材料 |
1Cr18Ni9Ti、哈氏合金、鈦、316L、鋁、304不銹鋼 |
||||
|
探桿材料（保護管） |
1Cr18Ni9Ti、304不銹鋼、316L |
||||
|
變送器外殼材質 |
壓鑄鋁 |
表面處理 熱噴涂 |
顏色 ??寶石蘭、灰白 |
||
|
儀表供電 |
220V、110V、18-32VDC |
||||
|
輸出 |
4-20mA、計算機接口232和485 |
||||
|
負載能力 |
250Ω |
||||
|
現場顯示 |
LED8位累計、4位瞬時。LCD顯示、12位累計、6位瞬時（定貨時需事先約定） |
||||
|
供貨類型 |
分體結構-變送器+流量積算儀 一體化結構-變送器本身帶流量積算儀 |
||||
|
結構形式 |

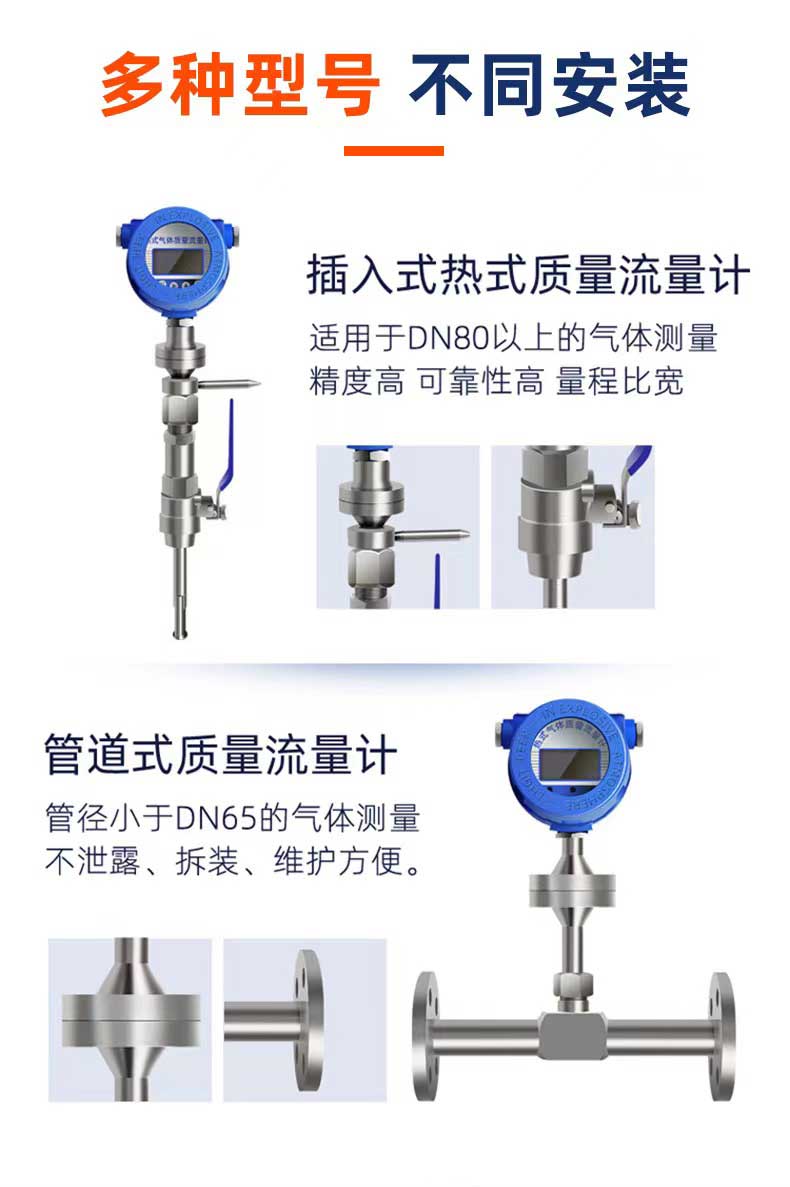

插入式和管道式 |
||||
|
報警 |
1-2路繼電器干結點、5A/220V、5A/30VDC、鍵入設定 |
||||
|
防護等級 |
IP65 |
||||
|
電纜出線孔 |
M20×1.5 |
||||
|
使用壽命 |
5年 |
||||

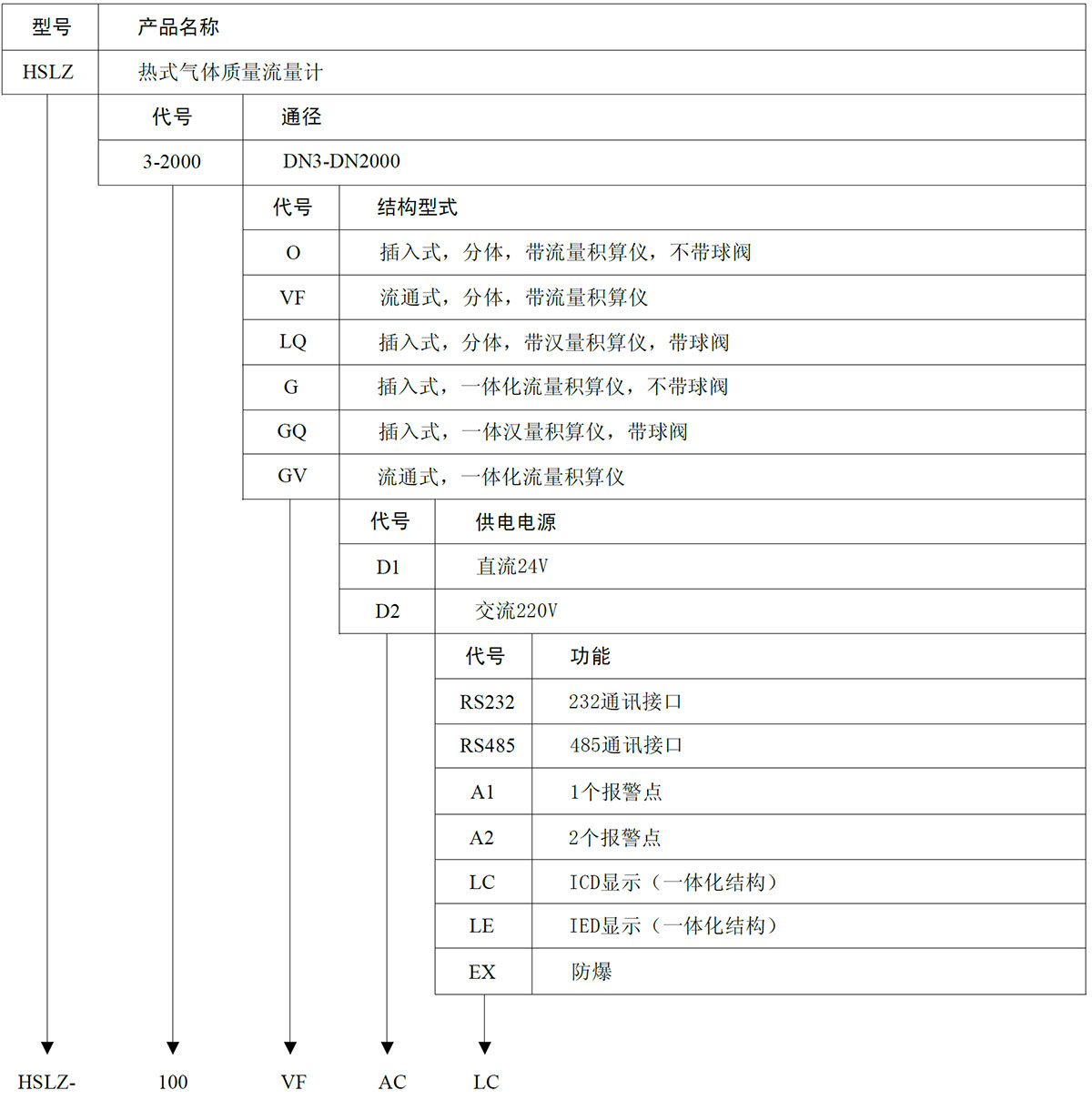

產品選型
/ product selection
(2)分體結構：流量積算儀是配套的，必須購買，變送器輸出4-20mA線性度低，經過二次儀表才線性化。同時二次儀表給變送器供電，供電電流能力>300mA
(3)上面選型確定后，其法蘭尺寸，插桿長度，傳感器材料，自然的將符合說明書中所述。
(4)LED顯示：4位瞬時流量，8位累計流量LCD顯示：6位瞬時流量，12位累計流量
