威力巴流量計
產品簡介
/ product introduction
? ? ? ??HSLV系列威力巴流量計是根據ISO396”封閉管道中流體的流量的測量一速度面積法”國際標準而設計制造的專門用于大口徑煤氣、煙道氣、電廠風流量測量的先進儀表。該套流量計是由差壓傳感探頭和計算顯示單元構成。該系統具有測量范圍寬、壓力損失?。▔簱p僅為最大差壓的3%，高效節能）、可不斷氣檢修、不易結污、可在線清洗等突出性能。適用于臟污、低壓、低流速大口徑煤氣及空氣等介質的流量測量。

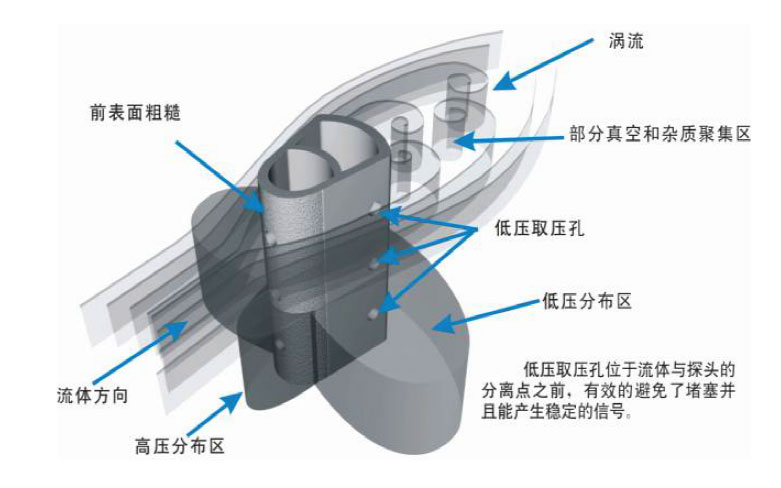

????????其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的探頭設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
產品特點
/ product characteristic
?●可測量多種介質，應用范圍廣泛
? ? ? ●精度高、量程比大
? ? ? ●探頭取壓孔本質防堵
? ? ? ●測量信號穩定、波動小管道永久壓損低
? ? ? ●獨有高強度的子彈頭形單片雙腔結構
? ? ? ●安裝費用低，基本免維護
? ? ? ●可以在線安裝和檢修
技術參數
/ technical parameters
|
應 ???用 |
用于大口徑煤氣、煙道氣、電廠風、蒸汽、粘度不大于10MPa.S的液體等介質的測量 |
|
測量誤差 |
±1%R |
|
重復精度 |
±1%R |
|
環境溫度 |
-30℃～+80℃ |
|
貯藏溫度 |
室溫 |
|
介質溫度 |
-20℃～+550℃ |
|
管徑尺寸 |
38mm～90000mm |
|
工作壓力 |
0～40MPa |
|
量程比 |
大于10:1 |
|
量程上限 |
取決于探頭強度 |
|
量程上限 |
取決于測量最小差壓值 |
|
連接方式 |
法蘭式，螺紋式，在線安裝式 |
|
傳感器材質 |
316L不銹鋼，其它 |
|
管道走向 |
垂直或水平 |
|
接頭 |
螺紋接頭、高溫焊接接頭，一體化接頭 |
|
壓力損失 |
最大差壓的3% |
|
配件 |
平衡閥組 |

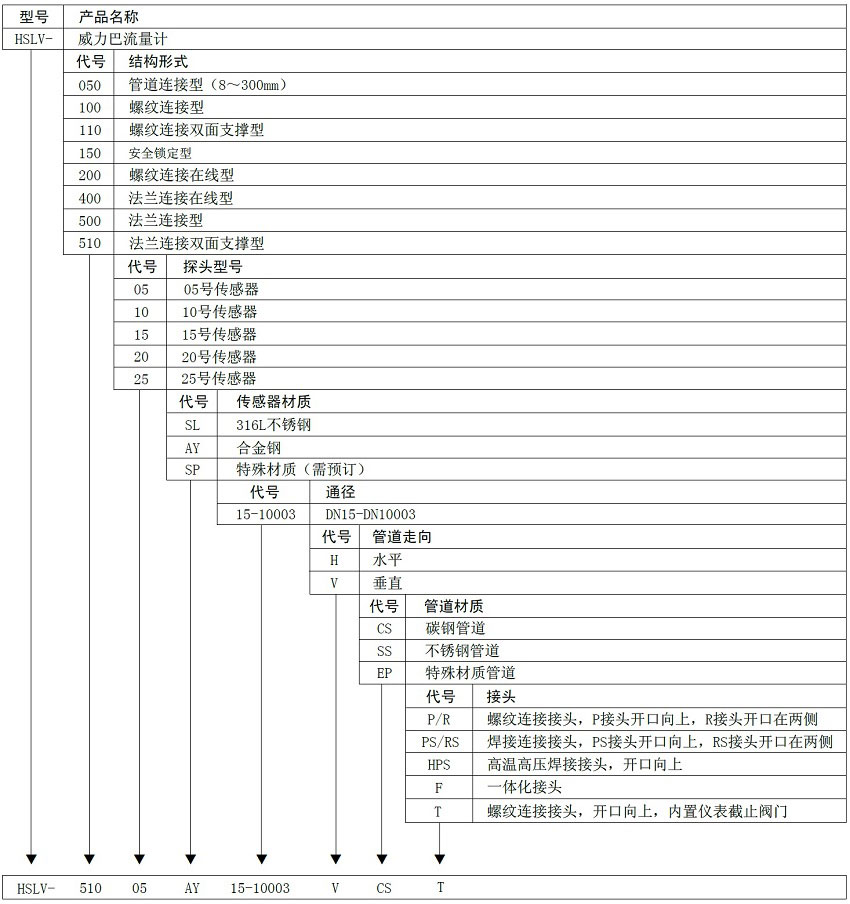

產品選型
/ product selection
