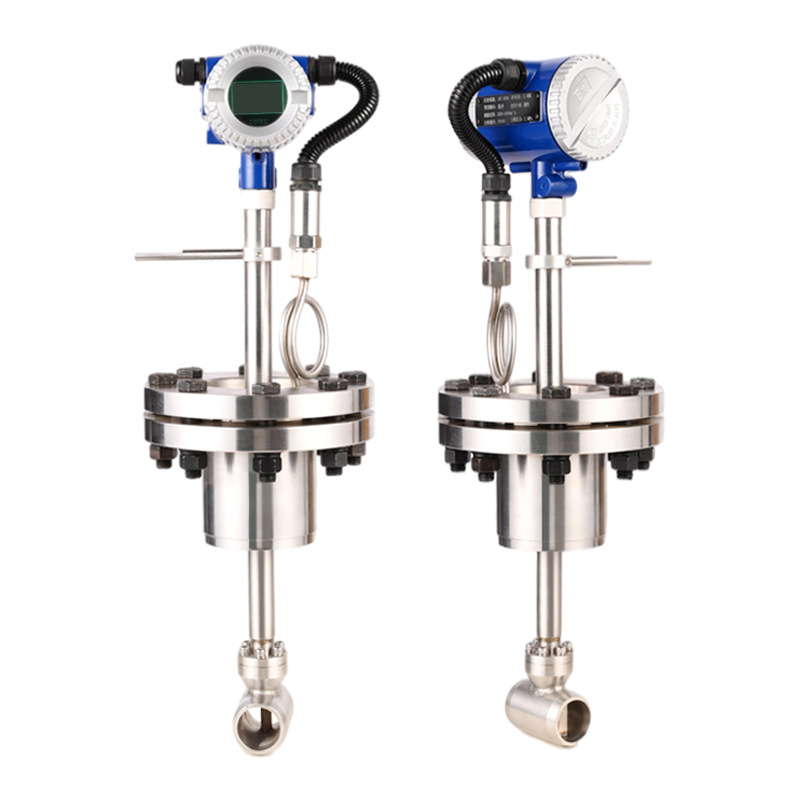

插入式渦街流量計
產品概述
/ product introduction
HSUG/HSCG系列智能渦街流量計，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高。
產品簡介
/ product introduction
HSUG/HSCG系列智能渦街流量計在測量工況體積流量時幾乎不受流體密度、壓力、溫度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-25℃~+320℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機數字系統配套使用，是一種比較先進、理想的流量儀表。
產品特點
/ product characteristic 1、采用低功耗CPU及液晶顯示器，就地顯示溫度、壓力、流量百分比、瞬時流量及累積流量
2、渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作
3、儀表參數現場設定，高度集成，可對被測介質進行溫壓補償
4、結構簡單，無可動部件，無磨損，無需機械維修
5、儀表不受流體的物理參數影響，流量與頻率信號成線性關系。
6、既有數字脈沖信號輸出，也有4-20mA電流信號輸出，方便與PLC、DCS等控制系統連接，實現自動化控制系統。
2、渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作
3、儀表參數現場設定，高度集成，可對被測介質進行溫壓補償
4、結構簡單，無可動部件，無磨損，無需機械維修
5、儀表不受流體的物理參數影響，流量與頻率信號成線性關系。
6、既有數字脈沖信號輸出，也有4-20mA電流信號輸出，方便與PLC、DCS等控制系統連接，實現自動化控制系統。
技術參數
/ technical parameters
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s;? ? ? ?液體0.5～7m/s
◆測量精度 1.0級? 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃? -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V? ? 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃? 濕度:5～90%? ? RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
◆防護等級 IP65
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s;? ? ? ?液體0.5～7m/s
◆測量精度 1.0級? 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃? -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V? ? 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃? 濕度:5～90%? ? RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
◆防護等級 IP65

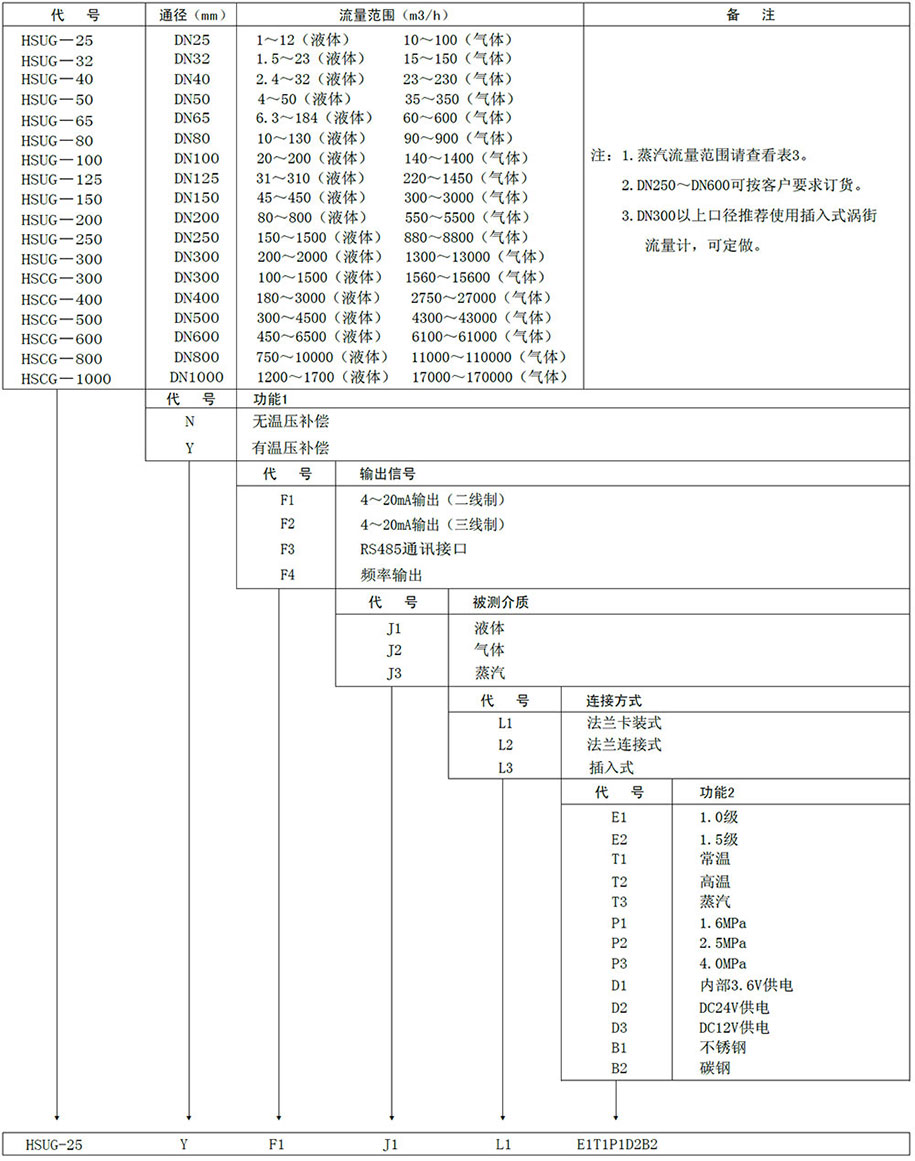

產品選型
/ product selection
