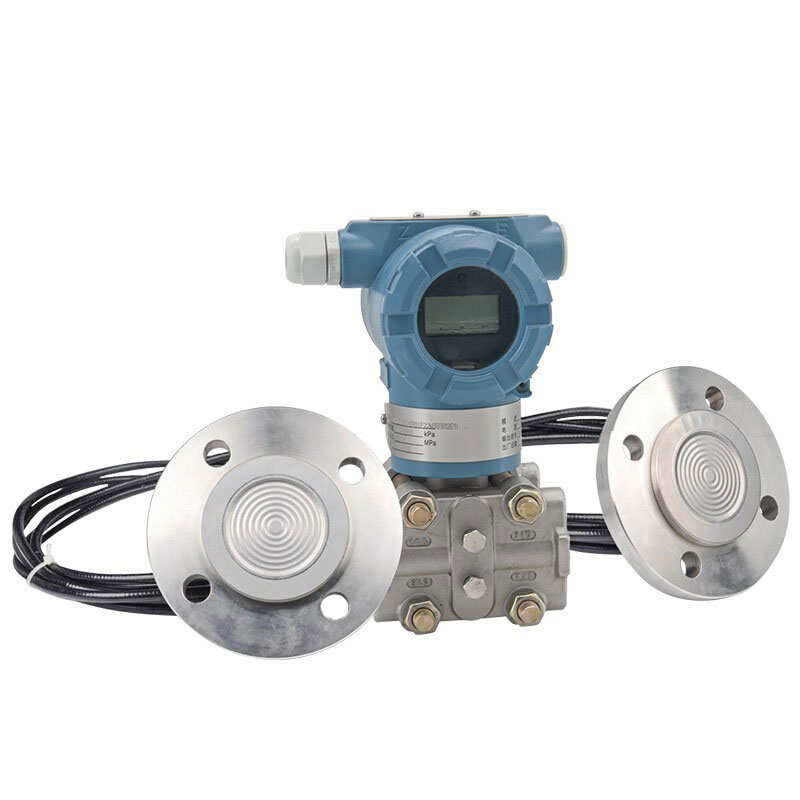

雙法蘭液位變送器
產品概述
/ product introduction產品簡介
/ product introduction
? ? ? ? HS系列壓力/差壓變送器加裝遠傳密封裝置后，就構成遠傳壓力/差壓變送器，即雙法蘭液位計變送器。遠傳變送器可避免被測介質直接與變送器的隔離膜片接觸。
? 提供多種結構材料，遠傳裝置組件焊接結構可靠性強。充液腔低容積設計，以減少環境溫度影響，根據用戶要求，內充普通硅油使用溫度范圍（-40～149）℃；內充高溫硅油使用溫度范圍（15～315）℃（要求環境溫度≥10℃。北方寒冷環境下，一般要在毛細管外加伴熱帶）。
? 遠傳裝置工作壓力上限是用戶選擇遠傳裝置的額定值；工作壓力不得低于3.5kPa（絕對壓力)。對于腐蝕介質，選擇隔離膜片材料參見附錄3（僅作用戶選用時參考）。
? ? ??遠傳法蘭裝置主要由1199系列法蘭和毛細管組成。1199系列法蘭分為：1199PFW型扁平式遠傳法蘭、1199EFW型插入筒式遠傳法蘭、1199RFW型安裝式遠傳法蘭、1199RTW型螺紋安裝式遠傳法蘭。
產品特點
/ product characteristic●全不銹鋼法蘭，易于安裝；
●多種接液材質可選，適用于各種工況環境；
●過程連接與其它產品兼容，實現非常佳測量；
●膜片式測量，不會出現引壓孔堵塞，適用于黏稠漿料；
●雙法蘭差壓測量原理，適用于密閉帶壓容器液位測量；
●采用進口電容敏感元件和先進的膜片隔離技術；
●采用16位計算機的智能變送器；
●支持向現場總線與基于現場控制的技術的升級。
技術參數
/ technical parameters產品選型
/ product selection|
代碼 |
變送器結構類型 ??① |
|
HS1151 |
漢森爾1151型 |
|
HS3351 |
漢森爾3351型 |
|
代碼 |
測量類型 ????????② |
|
YDP/YGP |
遠傳裝置變送器（YDP:雙法蘭；YGP:單法蘭） |
|
代碼 |
測量范圍 ????????③ |
|
4E |
(0—6～40)kPa |
|
5E |
(0—40～200)kPa |
|
6E |
(0—0.16～1)MPa |
|
7E |
(0—0.4～2.5)MPa |
|
8E |
(0—1.6～8)MPa |
|
9E |
(0—4～20)MPa |
|
代碼 |
準確度等級 ??????④ |
|
1 |
0.1級 |
|
2 |
0.2級 |
|
5 |
0.5級 |
|
代碼 |
防爆類型 ????????⑤ |
|
P |
普通型 |
|
d |
隔爆型 dⅡBT4 |
|
i |
本質安全型 iaIICT6 |
|
代碼 |
顯示表頭 ????????⑦ |
|
/ |
無現場顯示 |
|
M1 |
(0～100)%線性指針表 |
|
M3 |
3 1/2位LCD數字顯示器 |
|
M4 |
3 1/2位LED數字顯示器 |
|
M5 |
智能LCD顯示器 |
|
代碼 |
輸出方式 |
|
E |
(4～20)mADC ?普通型，模擬信號 |
|
S |
(4～20)mADC ?智能型,帶HART協議通訊 |
|
代碼 |
法蘭材料 ??????????膜片材料 |
|
22 |
316不銹鋼 ?????????316L |
|
23 |
316不銹鋼 ?????????哈氏C |
|
24 |
316不銹鋼 ?????????蒙乃爾 |
|
25 |
316不銹鋼 ?????????鉭膜片 |
|
代碼 |
附加功能 |
|
B1 |
管裝彎支架 |
|
B2 |
板裝彎支架 |
|
B3 |
管裝/板裝平支架 |
|
選型舉例： |
HS3351 YDP 4E 1 P M5 S 22 B1漢森爾3351遠傳雙法蘭差壓變送器，量程4E準確度等級為0.1級普通型帶智能LCD顯示，（4?~20）mADC帶HART協議，膜片材質316L，管裝彎支架。 |
