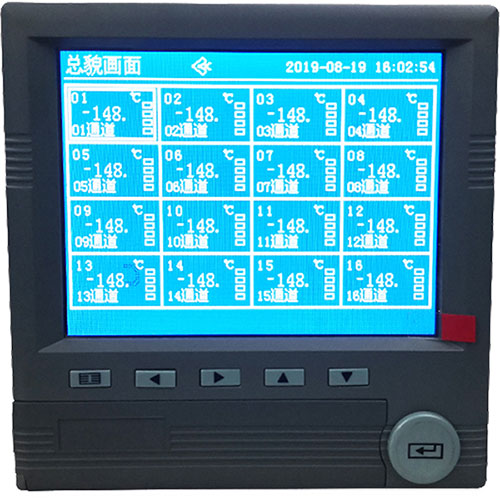

HSR4100無紙記錄儀
產品簡介
/ product introduction
? ? ? ??HSR4100系列經典無紙記錄儀具有儀表顯示信息量大、操作簡單、界面友好，功能齊全等特點:可支持16路信號輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、可支持繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。該記錄儀采用32位ARM微處理器，畫面響應時間小于0.2秒。
產品特點
/ product characteristic◆ 采用5.6 英寸高亮度圖形液晶顯示屏無筆、無紙記錄，日常維護工作量非常??；
◆ 采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路報警；
◆ 采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆ 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；?
◆ 可以組態顯示：工程位號、工程單位、流量累積；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警；
◆ 16 路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
◆ 配備標準USB 接口，支持USB 1.1 、2.0 優盤，歷史數據轉存快捷方便；
◆ 標準串行通訊接口： RS485 和 RS232C ， 支持Modbus RTU協議；?
◆ 采用新型開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
◆ 提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
◆ 儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；
◆ 全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。
技術參數
/ technical parameters|
屏???幕 |
5.6 英寸藍色LCD、320*240點陣、LED背光
|
|
精???度 |
實時顯示：±0.2%F.S.；曲線顯示：±0.5%F.S.；追憶精度：±0.2%F.S. |
|
輸入規格 |
全隔離萬能輸入，1~16通道信號輸入，通道間全隔離，隔離電壓大于1000V |
|
電壓輸入 |
0-5V、1-5V、0-20mV、0-100mV |
|
電流輸入 |
0-10mA、4-20mA、0-20mA |
|
電阻輸入 |
Res（0-400Ω） |
|
熱電阻 |
PT100、Cu50、G53、Cu100、BA1、BA2 |
|
熱電偶 |
S、B、K、T、R、E、N、J、F1、F2 |
|
頻率輸入 |
頻率信號（PI）（頻率范圍：0-30000HZ） |
|
隔離阻抗 |
20MΩ@1000V |
|
配電輸出 |
變送器配電+24VDC，最多16路隔離或集成配電，配電≤30mA/路； |
|
變送輸出 |
最多支持8路通道的4-20mA標準電流變送輸出，負載能力750Ω（最大） |
|
報警輸出 |
最大12路繼電器觸點輸出，觸點容量1A@250VAC/1A@30VDC，最大觸點容量可定制 |
|
通訊接口 |
提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議 |
|
掉電保護 |
所有數據保存FLASH存儲器中，無需后備電池，確保歷史數據與組態參數不會因掉電丟失 |
|
供電電源 |
220VAC/50HZ交流電源供電；支持DC24V，DC12V直流電源供電 |
|
記錄保存 |
循環記錄、存儲年限10年以上 |

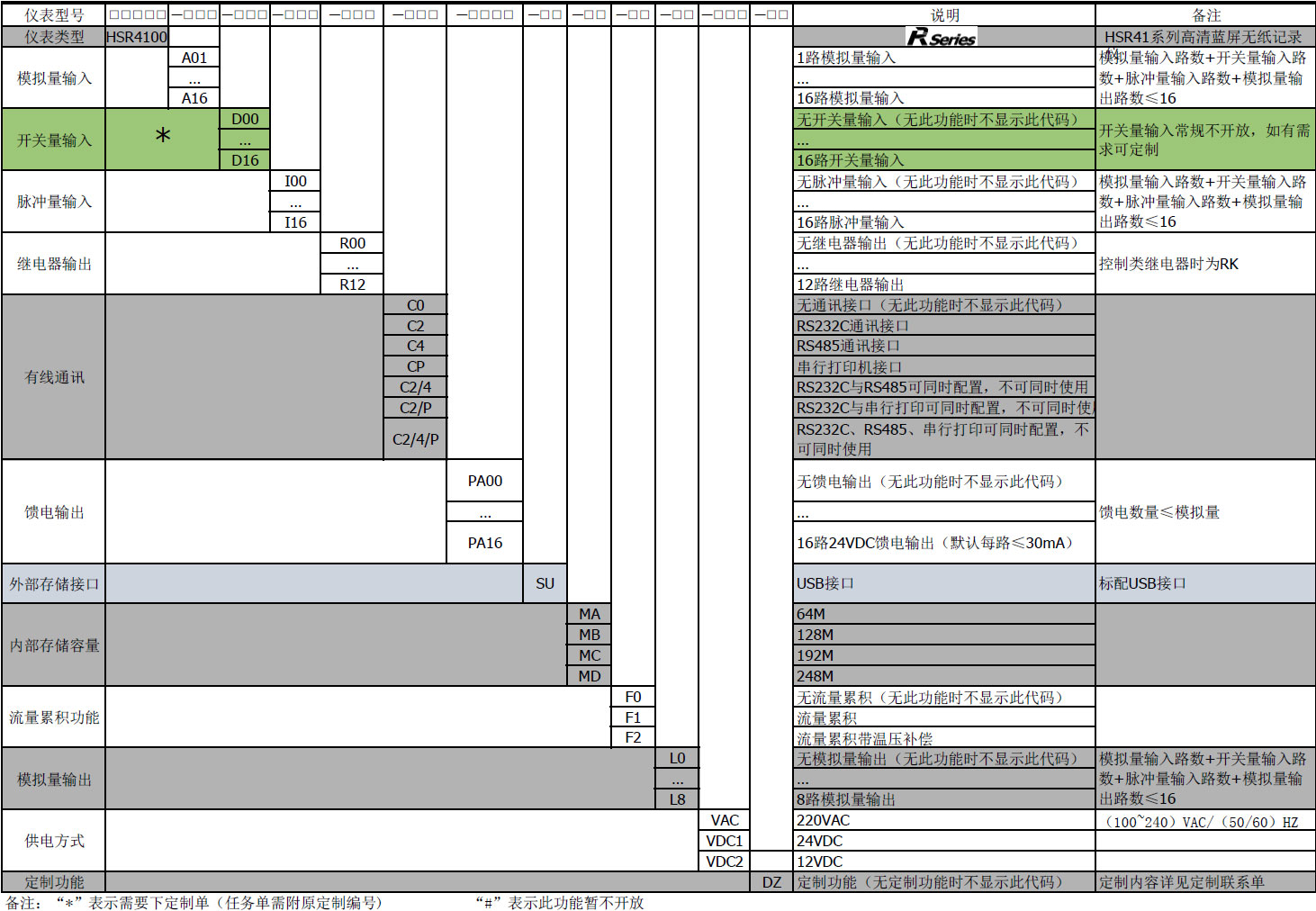

產品選型
/ product selection
