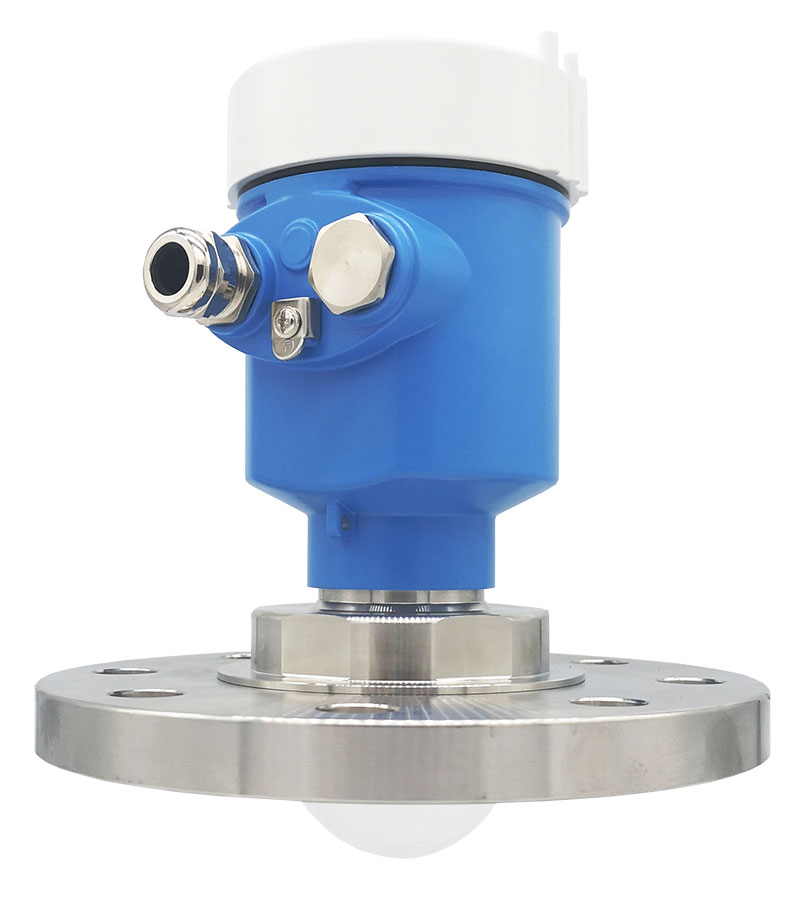

80G雷達物位計HSRD813
產品概述
/ product introduction
采用80GHz 頻率進行測量的雷達液位測量儀。雷達波束具有獨特的聚焦能力。相對于26G 或6G 雷達具有頻率更高，波長更短，波束角更小，能量更集中的特點。即便是在帶有內裝件，如：加熱盤管或攪拌裝置的容器中，傳感器也能提供可靠的測量結果，容器內壁上的附著物也不影響精準的測量結果。
產品簡介
/ product introduction
HSRD81系列80G雷達物位計采用調頻連續波(FMCW) 技術。天線發射高頓的調頻雷達信號，雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射后由同一天線接收。在同一時刻，發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號，經快速傅里葉變換(FFT) 得到反射回波的頻譜，并以此計算得出待測月標的距離。
產品特點
/ product characteristic ? ? ? ? 80G 雷達相對于26G 或6G 雷達具有頻率更高，波長更短，波束角更小，能量更加集中的特點，加上FMCW 技術的應用，使其具有以下特點：
? ? ? ? ?? 量程大，盲區小
? ? ? ? ?? 波束角小，天線尺寸小，便于安裝。受罐體接管尺寸，障礙物影響小
? ? ? ? ?? 測量精度高，抗干擾能力強，可靠性高。
? ? ? ? ?? 量程大，盲區小
? ? ? ? ?? 波束角小，天線尺寸小，便于安裝。受罐體接管尺寸，障礙物影響小
? ? ? ? ?? 測量精度高，抗干擾能力強，可靠性高。
技術參數
/ technical parameters
應用：? ? ? 液體
測量范圍：0~10m/0~30m/0~120m
過程連接：螺紋
過程溫度：(-40～120)℃/(-40～200)℃
過程壓力：(-0.1～0.1)MPa/(-0.1～2.5)MPa
精度：? ? ? ±2mm
天線材質：透鏡天線/不銹鋼+PTFE
頻率：? ? ? 80GHz
防爆等級：Exia IICT6/Exd IICT6
防護等級：外殼鋁殼IP67/ 塑料殼IP65
輸出信號：(4～20)mA/HART/RS485(Modbus)
現場顯示：點陣液晶，可顯示曲線（標配）
供電：? ? ? 兩線制(DC24V)
? ? ? ? ? ? ? ? 四線制(DC24V 或AC220V)
測量范圍：0~10m/0~30m/0~120m
過程連接：螺紋
過程溫度：(-40～120)℃/(-40～200)℃
過程壓力：(-0.1～0.1)MPa/(-0.1～2.5)MPa
精度：? ? ? ±2mm
天線材質：透鏡天線/不銹鋼+PTFE
頻率：? ? ? 80GHz
防爆等級：Exia IICT6/Exd IICT6
防護等級：外殼鋁殼IP67/ 塑料殼IP65
輸出信號：(4～20)mA/HART/RS485(Modbus)
現場顯示：點陣液晶，可顯示曲線（標配）
供電：? ? ? 兩線制(DC24V)
? ? ? ? ? ? ? ? 四線制(DC24V 或AC220V)
產品選型
/ product selection
